Novas Técnicas Identificam e Medem Vazamentos em Sistemas de Vácuo

Imagine construir cuidadosamente um sistema de vácuo que deveria ser perfeitamente selado, mas que consistentemente não consegue atingir o nível de vácuo desejado. Como um submarino meticulosamente projetado que vaza em momentos críticos, esse cenário frustrante geralmente se resume a um culpado: vazamentos de gás.

Em aplicações industriais e científicas — dos próprios sistemas de vácuo aos componentes automotivos e de refrigeração — a integridade hermética é fundamental. Engenheiros experientes entendem que declarações simples como "sem vazamentos detectáveis" ou "taxa de vazamento zero" são insuficientes como critérios de aceitação. As especificações adequadas devem definir claramente as taxas de vazamento permissíveis sob condições específicas, com níveis aceitáveis variando de acordo com a aplicação.

O que é exatamente um vazamento?

Um vazamento representa uma ruptura em uma barreira material, permitindo a passagem indesejada de sólidos, líquidos ou gases.

Os vazamentos se manifestam de várias formas, dependendo dos materiais e tipos de conexão. A compreensão dessas categorias auxilia na solução de problemas:

Os Sete Tipos Comuns de Vazamentos

• Vazamentos em Conexões Destacáveis: Ocorrem em flanges, superfícies de contato, ou tampas onde as vedações (juntas, anéis de vedação) falham devido à instalação inadequada, degradação do material ou danos na superfície.
• Vazamentos em Juntas Permanentes: Encontrados em soldas, juntas soldadas ou ligações adesivas comprometidas por fabricação deficiente ou envelhecimento.
• Vazamentos por Porosidade: Prevalentes em materiais policristalinos e fundidos após estresse mecânico (dobramento) ou tratamento térmico, onde vazios microscópicos se interconectam.
• Vazamentos Térmicos: Surgem sob temperaturas extremas, pois a expansão térmica diferencial estressa as juntas soldadas, ampliando as lacunas.
• Vazamentos Virtuais (Aparentes): Não são rupturas físicas, mas gás preso em cavidades/furos cegos ou líquidos em evaporação que liberam gradualmente, imitando vazamentos reais.
• Vazamentos Indiretos: Resultam de linhas de utilidade comprometidas (água, ar comprimido) introduzindo substâncias estranhas em sistemas de vácuo.
• Vazamentos em Cascata: Múltiplos vazamentos interconectados, como vedações de óleo falhando em reservatórios de bombas de palhetas rotativas, permitindo a entrada de óleo.

Além disso, permeação — difusão de gás através de materiais como mangueiras de borracha — não é tecnicamente um vazamento, mas afeta o desempenho do vácuo.

Quantificando Vazamentos: O Padrão de Taxa de Vazamento

A vedação hermética absoluta é impraticável e desnecessária. O fator crítico é manter as taxas de vazamento baixas o suficiente para preservar os requisitos de pressão operacional. Essa relação é quantificada como:

Taxa de vazamento (q _L ) = 1 mbar·l/s significa: Em um recipiente selado de 1 litro, a pressão aumenta/diminui em 1 mbar por segundo.

Para sistemas de alto vácuo, as referências práticas são:

• q _L (ar) < 10 ^-6 mbar·l/s → "Excepcionalmente estanque"
• q _L (ar) < 10 ^-5 mbar·l/s → "Adequadamente estanque"
• q _L (ar) > 10 ^-4 mbar·l/s → "Com vazamento"

Detecção de Vazamentos: Localização vs. Medição

O teste de vazamento serve a dois propósitos principais:

1. Localizar vazamentos dentro dos sistemas
2. Medir as taxas de vazamento com precisão

Os métodos diferem de acordo com as condições de pressão:

• Método de Vácuo: Detecta o fluxo para dentro (pressão externa > vácuo interno)
• Método de Pressão: Identifica o fluxo para fora (interior pressurizado)

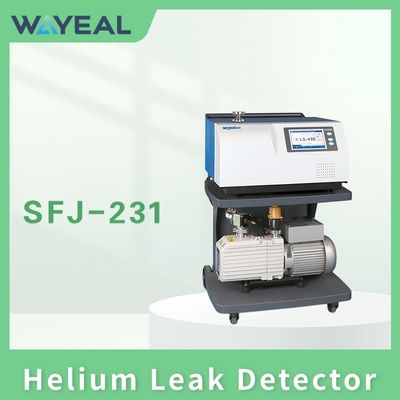

A alta taxa de difusão do hélio o torna ideal para a detecção sensível de vazamentos, com detectores modernos capazes de identificar vazamentos tão pequenos quanto 1 Å (10 ^-10 m) de diâmetro.

Quando os sistemas de vácuo não funcionam bem, existem duas causas prováveis: vazamentos reais ou liberação de gases das superfícies. A espectrometria de massa ou os testes de aumento de pressão cronometrados ajudam a distinguir entre eles, com detectores de vazamento de hélio oferecendo localização rápida.
