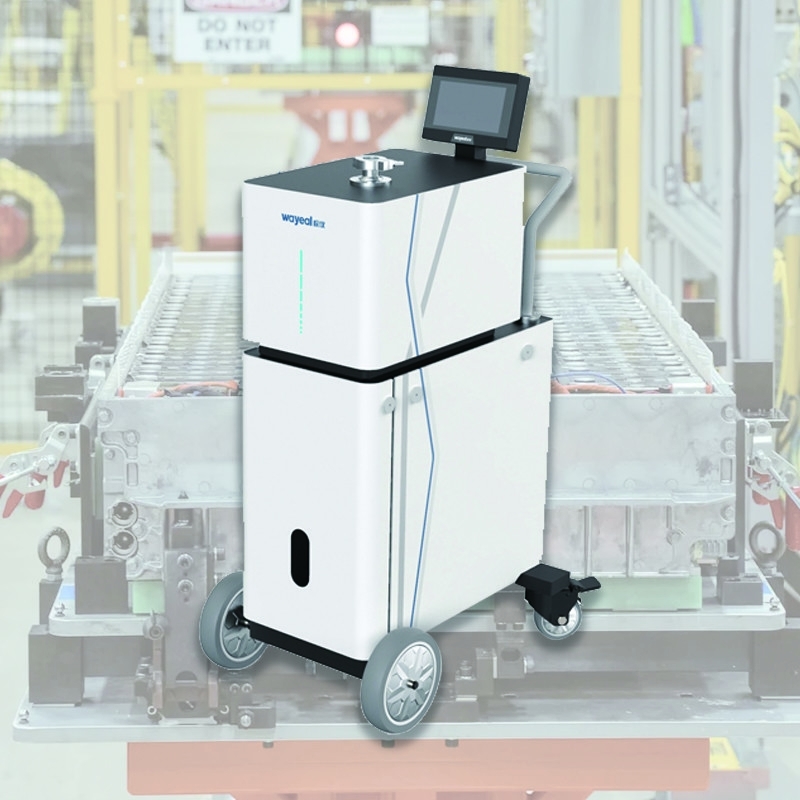

Introdução do detector de fugas de hélio
Detector de fugas de hélio - Tecnologia de detecção de fugas de alta sensibilidade
Um detector de vazamento de hélio é um espectrômetro de massa concebido para detectar gás hélio com um sistema de vácuo elevado e uma câmara de espectrômetro de massa ligada a ele.Quando um gás externo entra na câmara de espectrometria de massaOs iões de gás são acelerados no campo magnético e os seus caminhos são desviados,com raios diferentes devido às diferentes proporções de carga/massa de diferentes íonsAo colocar uma fenda num local adequado, só os íons do gás traçador, o hélio, podem passar e chegar ao pólo de recolha.O sinal de fluxo de íons obtido no poste de coleta é proporcional à quantidade de hélio que entra no detector de fugas, ou seja, a magnitude da taxa de fuga.
Parâmetros técnicos do detector de fugas de hélio:
|
Nome do produto
|
Detector de fugas de hélio
|
|
Método de detecção
|
Espectrômetro de massa de hélio
|
|
Portão de detecção de fugas
|
DN25KF
|
|
Indicação da taxa de vazamento
|
Números, gráficos de barras, gráficos
|
|
Tempo de resposta
|
< 1s
|
|
Interface do usuário
|
Ecrã táctil colorido de 7 polegadas
|
|
Temperatura de funcionamento
|
0~40°C
|
|
Pressão máxima admissível de detecção de fugas (Pa)
|
1800 Pa
|
|
Interface de comunicação
|
RS232/485, LAN
|
|
Qualidade detectável
|
2, 3, 4 (H2, He-3, He-4)
|
|

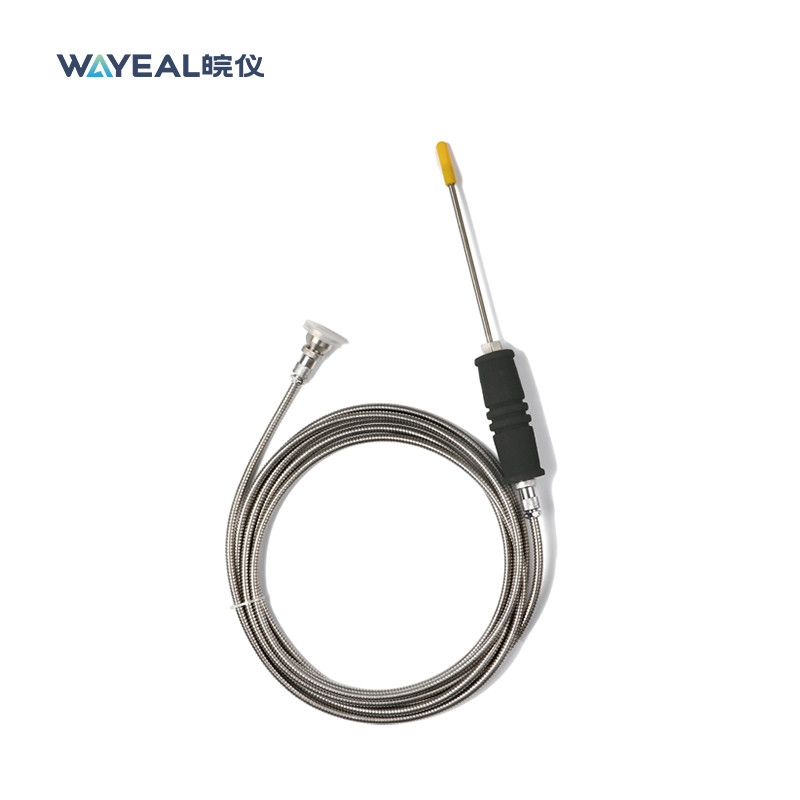

Taxa de detecção de fugas minúscula ((Pa·m)3/s) /Modo sniffer
|
2.5*10- 9Pa·m3/s
|
|
Taxa de detecção de fugas minúscula ((Pa·m)3/s) /Modo de vácuo
|
5.0*10- 13Pa·m3/s
|
|
Tempo de arranque (min)
|
≤ 1.58
|
|
Bombas de apoio
|
Bomba de vácuo de válvula rotativa
|
|
Diâmetro
|
755*467*1180 mm
|
|
Fornecimento de energia
|
220V, 50Hz/60Hz
|
|
Língua
|
Chinês/Inglês
|
Aplicações do detector de fugas de hélio:
A espectrometria de massa de hélio tem sido amplamente utilizada no campo da tecnologia de detecção de fugas de vácuo, as vantagens deste método são: alta sensibilidade de detecção de fugas,Tempo de resposta rápido do instrumentoO detector de fugas de hélio tem sido amplamente utilizado em muitos campos.
Campo aeroespacial: naves espaciais, ônibus espaciais, foguetes, satélites, aviões, etc. Todos eles usam tecnologia de detecção de vazamento de vácuo.
Áreas industriais gerais: energia atómica, centrais eléctricas, estações de distribuição de energia, fabricação de automóveis, indústria naval, indústria da refrigeração, indústria metalúrgica, gasodutos,Tanques de gás, tanques de óleo, caldeiras, embalagens de fast food, etc., não podem ser separados do problema da detecção de fugas.
O detector de fugas de hélio é utilizado para testes de fugas de componentes especiais, como tanques de armazenamento de combustível e tubulações de transporte de combustível.
Métodos de detecção de fugas de hélio (detetor de fugas de hélio)
Método de vácuo de hélio
Método do Helium Hood
Método de pressão negativa

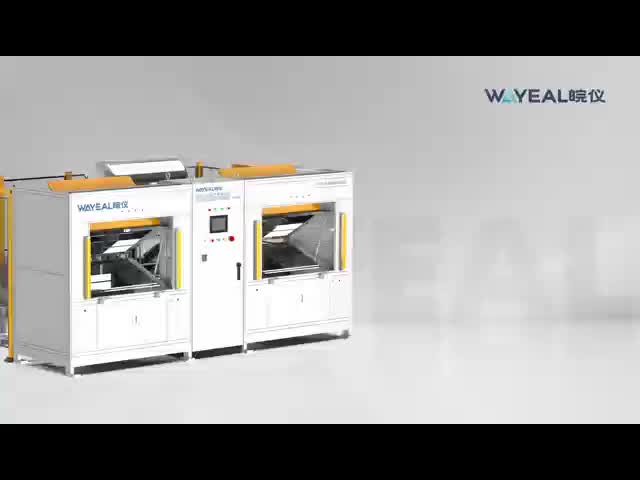

Sistema de detecção e recuperação de fugas de hélio na câmara de vácuo (enchimento externo)
Método de olho
