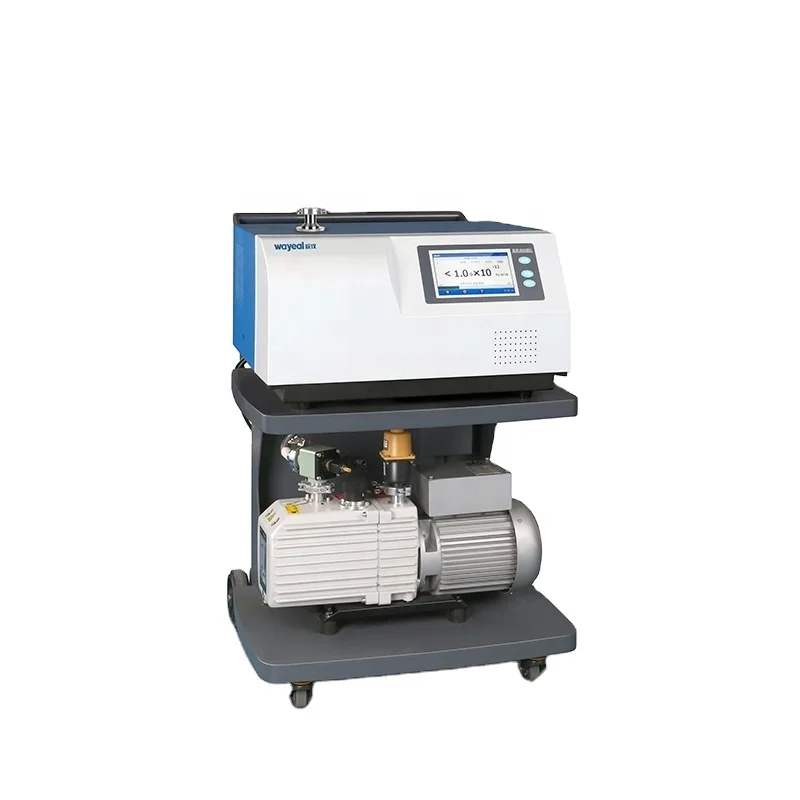

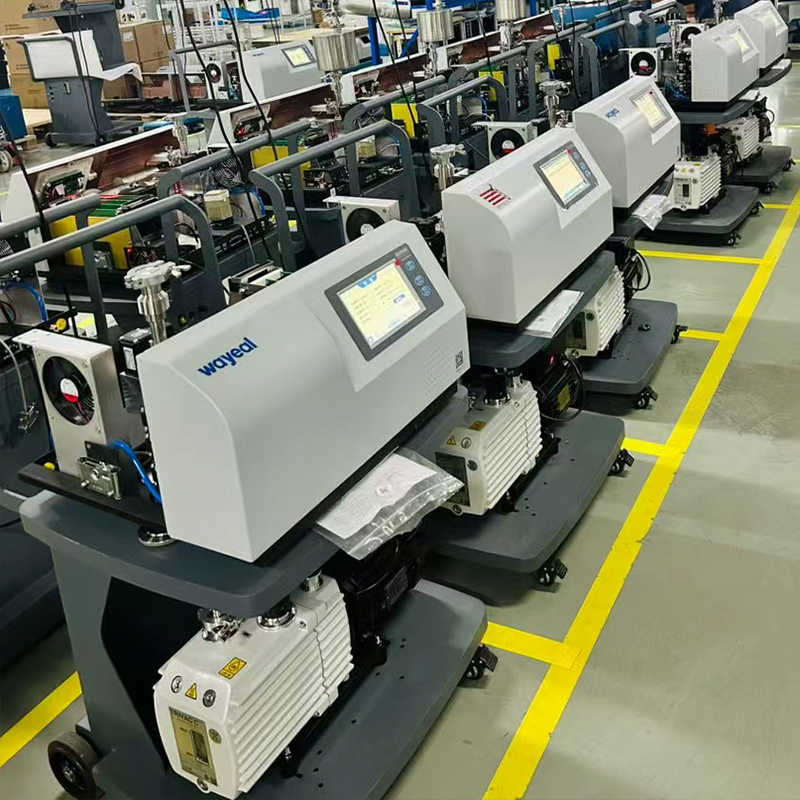

Parâmetros técnicos do detector de fugas de hélio SFJ-231

Aplicação do detector de fugas do espectrómetro de massa de hélio SFJ-231 em equipamentos GIS de alta tensão / ensaio de estanquidade de gás SF6 na indústria de energia

A detecção de fugas por espectrometria de massa de hélio é um método essencial para os ensaios de vedação do SIG devido ao pequeno tamanho molecular do hélio (He), à sua elevada permeabilidade e à sua não-reatividade com o SF6,e a sensibilidade ultra-alta do detector de fugas SFJ-231 (taxa mínima de fugas detectávelAo usar o hélio como gás rastreador, o detector captura sinais de hélio para localizar vazamentos e quantificar as taxas de vazamento.
O SFJ-231 suporta o modo vácuo (maior sensibilidade) e o modo sniffer (conveniente para sistemas pressurizados, pressão máxima admissível: 1500 Pa).

Detecção de fugas no modo sniffer (para SIG pressurizado, conveniência no local)
Aplicação:SIG operacional (pressurizado internamente com SF6, mas a pressão deve ser ≤ 1500 Pa; se superior, reduzir primeiro a pressão).
Princípio:Injetar uma pequena quantidade de hélio (misturado com SF6, sem afetar o desempenho do isolamento) no equipamento SIG;Usar a arma do SFJ-231 (conectada através da interface I/O) para se aproximar do ponto suspeito., se houver um vazamento, o hélio vazará junto com o SF6, que será capturado pela pistola de pulverização e transmitido para o detector de vazamento para realizar a detecção da taxa de vazamento.
Adequação técnica:Taxa mínima de vazamento de 5,0 × 10^-9 Pa·m3/s no modo sniffer e um tempo de resposta de < 1s permitem localizar rapidamente fugas, o que o torna adequado para inspecções rápidas no local.

Etapas de detecção de fugas no modo de arma de sucção (equipamento GIS com pressão)
1Injecção de gás traçador.
Injetar gás hélio no equipamento SIG: através da porta de enchimento do equipamento, injetar hélio puro de acordo com 1% a 5% do volume de SF6 (certifique-se de que a mistura é uniforme,e deixá-lo por mais de 30 minutos, de modo a fazer o gás hélio difundir para todas as câmaras).
2Conexão do sniffer e configuração dos parâmetros

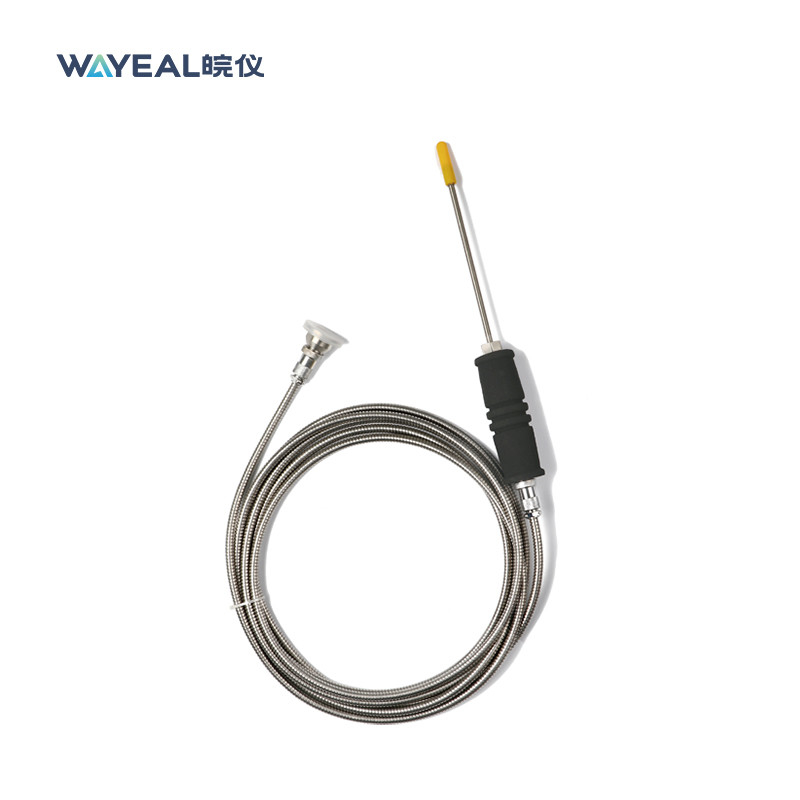

Conectar o sniffer ao SFJ-231 através do conector de E/S (8 entradas e 8 saídas), mudar para o "Modo sniffer" no painel táctil, definir a taxa de fluxo do sniffer (valor padrão ou ajustá-lo de acordo com o local),e o limiar de alarme de taxa de fuga.
3Detecção de olfacto.
Segure o sniffer na mão, perto do ponto suspeito (distância 1-3 mm), mova-se lentamente (velocidade ≤ 5 cm/s), certifique-se de cobrir toda a superfície de vedação.
Se o detector de fugas mostrar que a taxa de fugas excede o limiar (por exemplo, 5,0×10^-9 Pa·m3/s), marcar o ponto como ponto de fuga e registar a taxa de fuga e a localização.
4Testes quantitativos
Estabilizar o sniffer contra o ponto de fuga por 10s, tomar a taxa média de fuga como resultado final.
