Detector de Fugas de Hélio com Bomba a Seco para Detecção de Fugas em Bolachas SFJ-231D
| Communication Interface: | RS232/485, LAN | Leak rate display: | Numbers, Bar Charts, Graphs |
| User Interface: | 7inch Color Touch Screen | Product Name: | Helium Leak Detector |
| Mini Leak Detection Rate(Pa.m3/s)/Vaccum Mode: | 5*10-13 Pa.m3/s | Response Time(s): | <1s |
| MES Interface: | Standard | Mini Leak Detection Rate(Pa.m3/s)/Sniffer Mode: | 2.5*10-9 Pa.m3/s |
| High Light: | Detector de fugas de hélio ultra sensível,Detector de fugas de hélio no modo sniffer,Gráficos mostram detector de fugas de hélio |
||

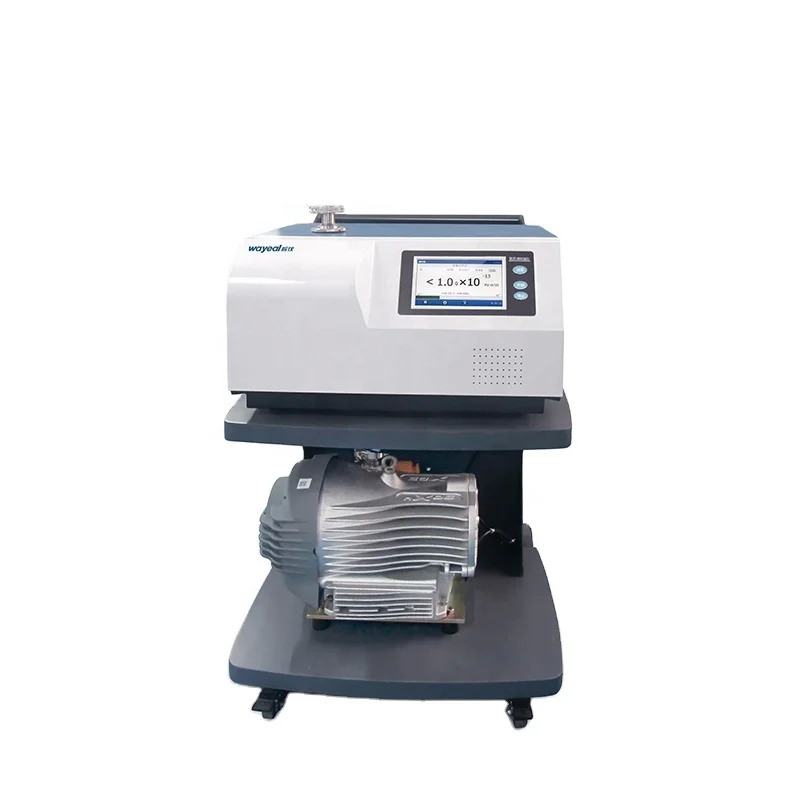

Detector de Fugas de Hélio com Bomba Seca para Detecção de Fugas em Wafer SFJ-231D
Parâmetros Técnicos do Detector de Fugas de Hélio SFJ-231D
| Nome do produto | Detector de fugas de hélio SFJ-231D |
| Taxa mínima detectável de fuga (Pa·m³/s) / modo vácuo | 5.0*10-13 Pa·m3/s |
| Taxa mínima detectável de fuga (Pa·m³/s) / modo sniffer | 5.0*10-9 Pa·m3/s |
| Pressão máxima permitida para detecção de fugas (Pa) | 1500 |
| Tempo de resposta | <1s |
| Tempo de inicialização | ≤2min |
| Qualidade detectável | 2, 3,4 (H2, He3, He4) |
| Interface homem-máquina | Tela sensível ao toque LCD colorida de 7" |
| Fonte de íons | 2 peças, óxido de ítrio revestido de irídio, comutação automática |
| Interface de entrada/saída I/O | 8 entradas e 8 saídas |
| Interface de comunicação | RS232/485, USB*2 |
| Interface MES | padrão |
| Porta de detecção de fugas | DN25KF |
| Fonte de alimentação | AC220V, 50Hz/60Hz |
| Temperatura de operação | 0~40°C |
| Idioma | Inglês |
| Exibição da taxa de fuga | Figura, gráfico de barras, gráfico de curvas |
| Dimensão | 645*678*965mm |
Aplicação do Detector de Fugas de Hélio SFJ-231D para o Wafer
Na tecnologia de detecção de fugas por espectrometria de massa de hélio, a aplicação de bombas secas (bombas de vácuo secas sem óleo) depende principalmente das condições de trabalho do equipamento a ser inspecionado, dos requisitos de limpeza e dos requisitos técnicos dos detectores de fugas por espectrometria de massa de hélio (por exemplo, Wayeal SFJ-231D).
Método de Detecção: Método de Hélio por Pulverização a Vácuo (Modo de Alta Sensibilidade)
1: Evacuação do sistema e calibração da linha de base
Evacuar para a pressão base: Câmara de gravação: ≤0,1Pa (combinação de bomba seca + bomba molecular); Câmara CVD/PVD: ≤10⁻³ Pa (requisitos mais elevados para equipamentos de revestimento).
Calibração do detector de fugas: Use uma referência de fuga padrão (por exemplo, 1×10⁻⁷ Pa·m³/s) para calibrar o SFJ-231D e verificar a linearidade da resposta do instrumento.
Etapa 2: Detecção por pulverização de hélio
Área de detecção: ranhuras de anel O, furos de parafusos, vedações metálicas VCR/VCO, juntas soldadas, isoladores de cerâmica, juntas de cobre, Conexões de fole.
Operação de pulverização de hélio:
Use uma pistola de pulverização de hélio portátil (com bico de ajuste fino de 0,1 mm) a uma distância de 3-5 mm do ponto de detecção. Mova-se a uma velocidade de 5 cm/s, permanecendo por 2-3 segundos por ponto (tempo de resposta do SFJ-231D <1 seg). Ajuste a pressão do hélio para 0,2-0,3 MPa para evitar perturbações no fluxo de ar.
Etapa 3: Determinação e registro do ponto de fuga
Taxa de fuga: Taxa de fuga admissível para equipamentos semicondutores: Tipicamente ≤1×10⁻⁹ Pa·m³/s (por normas SEMI).
Registro de dados: Quando o SFJ-231D exibir um pico de taxa de fuga, marque o ponto de fuga com uma caneta marca-texto.
Salve as curvas da taxa de fuga e os dados de localização (exporte via USB).
Etapa 4: Reinspeção e verificação
Realize uma segunda pulverização de hélio nas fugas identificadas para confirmar a repetibilidade.
Após reparar as fugas principais, re-evacue para a pressão base e realize uma reinspeção completa.
