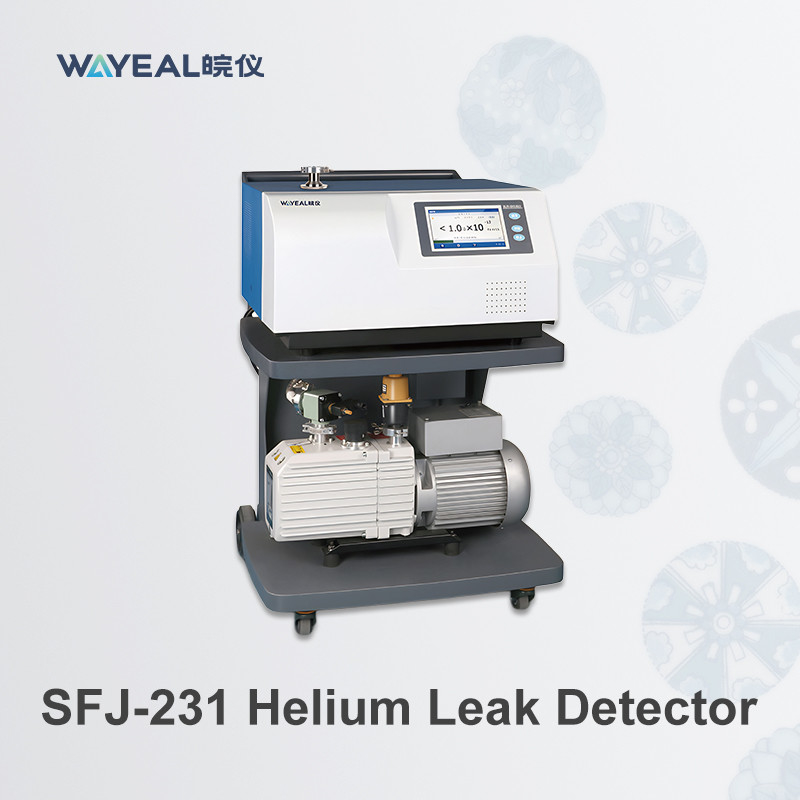

Detector de fugas de hélio de tela sensível ao toque a cores de 7 polegadas, com taxa de detecção de fugas de 5*10-13 Pa·m3/s

Visão geral do detector de vazamento de hélio

O detector de vazamento do espectrómetro de massa de hélio (HMSLD) utiliza o hélio como gás rastreador devido às suas propriedades únicas:

Pequeno tamanho atómicoO hélio pode penetrar até nas menores fugas.

Natureza inerteO hélio é quimicamente estável e não reativo, garantindo que não danifique os componentes durante o teste.

Baixa abundância natural: O hélio é raro na atmosfera (~ 5 ppm), pelo que a interferência de fundo é mínima, permitindo uma detecção altamente sensível.

- Não.O instrumento funciona detectando o gás de hélio que escapa através de fugas num objeto de ensaio.que são separados e medidos com base na sua relação massa/carga.

Especificações técnicas do detector de fugas de hélio

Aplicação de detectores de fugas do espectrómetro de massa de hélio na indústria de baterias de lítio

Os detectores de vazamento do espectrómetro de massa de hélio são instrumentos de alta sensibilidade amplamente utilizados em indústrias onde a detecção de vazamentos é crítica, incluindo a indústria das baterias de lítio.As baterias de iões de lítio são amplamente utilizadas em veículos elétricosAssegurar a vedação hermética e a estanquidade dos componentes das baterias de lítio é essencial para a segurança, o desempenho e a longevidade.A detecção de fugas no espectrómetro de massa de hélio desempenha um papel fundamental na realização destes requisitos.

1. Teste de fugas de pilhas de bateria

• As pilhas de iões de lítio devem ser hermeticamente seladas para evitar a entrada de ar e umidade, o que pode conduzir a reacções químicas, degradação e riscos de segurança (por exemplo,Fuga térmica ou explosões).
• Os detectores de fugas de hélio são usados durante o processo de fabricação para testar a integridade do selo das células da bateria.e qualquer escape de hélio é detectado pelo espectrómetro de massa, identificando fugas com elevada precisão.

2Testes de vazamento de pacotes e módulos de baterias

• Uma bateria é constituída por várias células encerradas numa caixa protetora, que deve ser hermética para proteger as células da exposição ao ambiente (por exemplo, entrada de água ou poeira).

1. A detecção de fugas de hélio garante a integridade do invólucro testando fugas nas juntas, juntas ou conectores da embalagem.

3. Sistemas de enchimento de eletrólitos

• Durante o processo de fabricação, as células de baterias de íons de lítio são preenchidas com um eletrólito líquido que facilita o transporte de íons.A detecção de fugas é crucial durante e após esta etapa para garantir que o eletrólito cheio não vaza, o que comprometeria o desempenho e a segurança.
• Os detectores de vazamento de hélio são utilizados para confirmar a estanquidade da célula após o enchimento e vedação do eletrólito.

4Testes de sistemas de arrefecimento em baterias de veículos eléctricos

• Os pacotes de baterias de veículos elétricos (EV) geralmente incluem sistemas de resfriamento líquido para manter temperaturas de funcionamento ideais.Estes sistemas de arrefecimento devem ser herméticos para evitar que o líquido de arrefecimento entre nas células da bateria e cause curto-circuitos ou outros danos..
• Os espectrômetros de massa de hélio são utilizados para testar os canais de arrefecimento e garantir a ausência de fugas.

5Garantia da qualidade e controlo dos processos

• Na produção em larga escala de baterias de iões de lítio, os detectores de fugas de hélio são integrados em linhas de produção automatizadas para monitorização contínua da qualidade.módulo, e a embalagem cumpre as normas exigidas de estanqueidade.
• O teste de hélio é frequentemente usado em conjunto com câmaras de vácuo ou sondas sniffer, dependendo da parte específica a ser testada.- Não.

Métodos de ensaio em aplicações de baterias de lítio

1Método de vácuo

• O objeto de ensaio é colocado numa câmara de vácuo e pressurizado com hélio.
• Este método é altamente sensível e é adequado para ensaios de células de baterias e de pequenos módulos.

2Método de olho

• Uma sonda sniffer conectada ao espectrômetro de massa de hélio é usada para detectar vazamentos de hélio em locais específicos, como soldas, juntas ou vedações.
• Este método é prático para testar grandes pacotes de baterias ou detecção localizada de fugas.

3Método de bombardeamento

• O objeto de ensaio é pressurizado com gás hélio por um período específico (a fase de "bombardeio").e o hélio escapando de fugas é detectado.
• Este método é utilizado quando a pressurização direta não é viável.

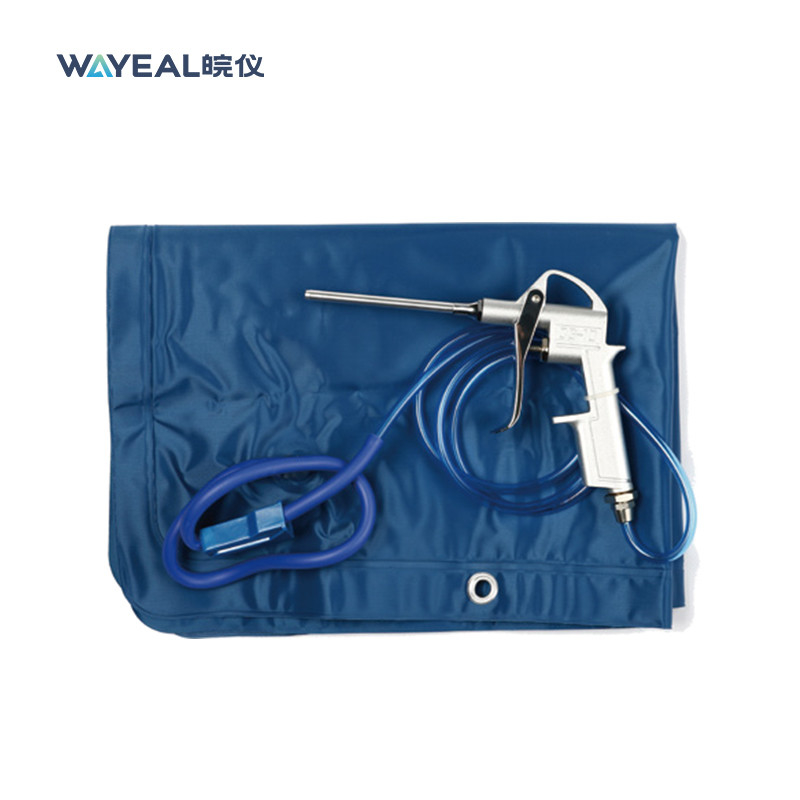

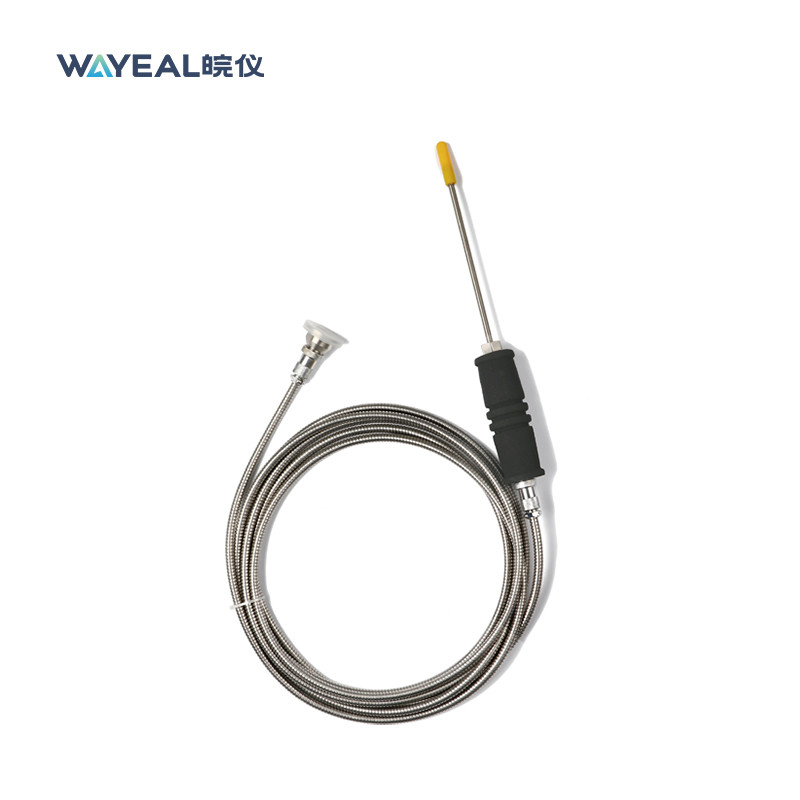

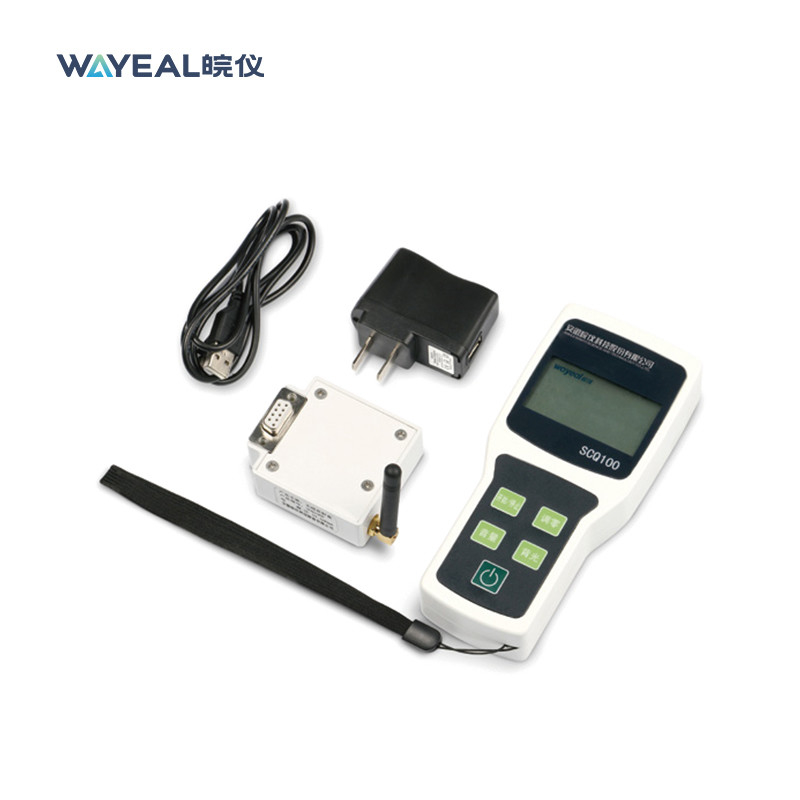

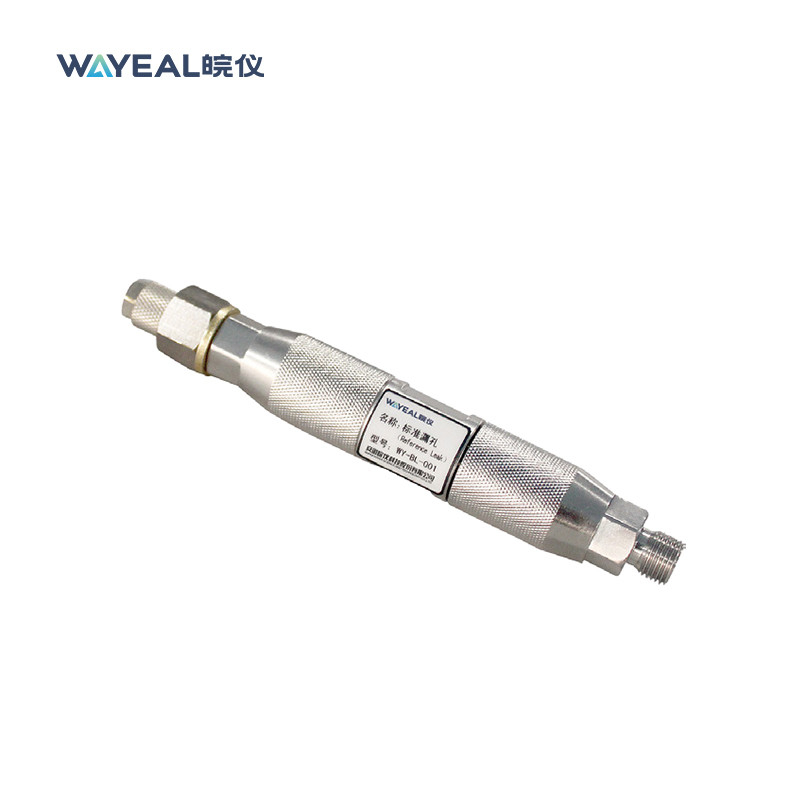

Acessórios opcionais do detector de fugas de hélio:

- Não.
